功能及特點

1.完全獨立的密閉式空氣循環，防止粉塵、 潮氣、灰塵及有害氣體腐蝕氣體侵入電氣箱；

2.有效的控製電氣箱內的溫度，延長控製元件的安全運行；

3.結構緊湊，體積小，安裝維修方便；

4.性能可靠，運行平穩，噪音低，功率小；

5.整體表麵噴塑處理，外觀新穎美觀；

6.無製冷劑，不會對環境產生汙染。

型號說明

CWA - 15 B - 02

(1)    (2) (3)    (4)

(1).產品係列號：

CWA:水熱交換器係列

(2).製冷量代碼：

15：表示製冷量為15×100W=1500W

(3).結構形式：

B：壁掛式

Q：嵌入式

(4).技術編號：隨著產品更新換代，編號逐步變更。

選型示例

Q=Q1+Q2

Q:電氣箱的總發熱量

Q1:電氣箱內的電子元件的發熱功率，

電子元件的發熱功率主要由：

伺服器或變頻器等組成

Q2:通過電氣箱內、外溫差傳導入電氣

箱內部的熱量

Q2=K·A·△T

K:傳熱係數，一般取5.5W/㎡℃

A:電氣箱的有效表麵積(㎡)

△T:電氣箱內溫度與環境溫度的溫差

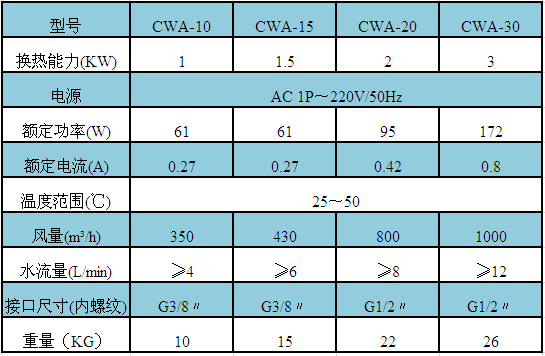

參數表
