1.CA-N係列控製箱溫度濕度調節機

l 功能及特點

1.內外完全獨立的空氣循環，確保粉塵，油霧，潮氣不進入電氣箱內部。

2.大風量循環，使保證電氣箱內溫、濕度均勻。

3.全智能電腦液晶控製器，操作簡便，功能齊全，控製精度±1℃。

4.國際知名部件品牌，性能穩定，可靠。

5.具有多種保護功能，並提供無源觸點報警輸出，可與機床CNC係統閉環連接,實時監控。

6.本機分壁掛式和嵌入式兩種安裝方式，方便維修。

l 型號說明

CA S - 12 N- B S -H Z

(1) (2)       (3) (4)   (5) (6) (7) (8)

1)、CA：控製箱溫度濕度調節機代號

2）、無字符：單冷型

S：帶除濕

R: 冷熱型

G: 高溫型

3）、製冷能力12×100W

4）、N：新型設計序號

5）、B：壁掛式

Q：嵌入式

6）、無字符：1P～220V/50H

S：電源為2P～380V/50Hz或3P～380V/50Hz

7）、H：帶接水盒

P：帶接水瓶

A：水位報警帶蜂鳴器單獨輸出

8）、無字符：R22

Z：製冷劑R134a

Z1：製冷劑R407c

l 規格及參數

注：冷卻能力基於環境溫度35℃，箱內溫度35℃。

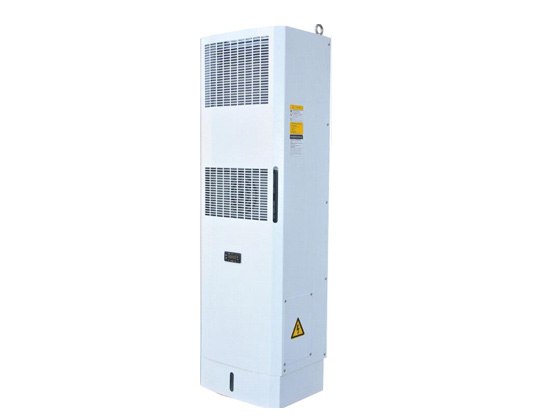

2.CA係列控製箱溫度濕度調節機

功能及適用範圍

功能

1．本機特別設計兩個完全獨立的空氣循環係統，防止粉屑、潮氣、灰塵、不潔有害的及有害腐蝕氣體侵入造成控製元件的損壞。

2．彌補恒溫的溫度控製不足。恒溫室是對於大空間的溫濕度進行調節，至於單點的高發熱物體和電子零件密度很高的電控箱則無法顧及，電控箱溫度濕度調節機應運而生，正好彌補此缺陷。

3．延長控製元件使用壽命。有效保證控製元件的安全運行，控製箱溫度濕度調節機可有效控製電氣箱內的溫度與空氣質量，因此箱內控製元件將可發揮其較高運轉效率，且延長使用壽命。

適用範圍

CNC機床、通訊設備、重型機械、測量儀器、各類電加工的控製箱和儀器箱

適用場合

1．切削屑及油霧充斥的機械加工廠

2．金屬屑充斥的焊接工廠

3．金屬粉屑及多灰塵的鍛、鑄造廠

4．其它工況惡劣的場所

特征

1.關鍵部件采用國際名牌組件，性能好，可靠性高。

2.采用特殊結構設計，大風量，小焓差，冷凝水少，冷卻能力足。

3.具有壓縮機過載報警、壓縮機延時啟動和水位報警等多種智能保護功能，並提供無源觸點（常閉）報警輸出端子。可與機床控製係統連接，構成閉環監控係統，提高機床控製係統的安全性。

4.微電腦電子恒溫恒濕控製。本機可以根據用戶需要，任意預置恒溫溫度。預置溫度較高為35℃，較低為20℃，控製精 度±1℃。根據用戶要求本機也可具有除濕功能，自動預置較高相對濕度為RH75%, 濕度達到RH49% 停止除濕，有效保證電控係統的安全運行。

5.本冷卻機可以實時控製電控箱內的溫度，達到設定要求。故在高溫高濕的惡劣環境下，本機仍可適用。

6.整體表麵噴塑處理，外形新穎美觀，維修方便。

7.本機分外掛式、嵌入式安裝方式，安裝簡便。

8.機種齊全，可提供不同電壓、頻率及多種冷卻能力的選擇，以滿足客戶不同需求。

9.新開發CA-□N冷熱兩用型電控箱溫度濕度調節機，以滿足高寒地區電控箱冬季運行之需要。當箱內溫度低於5℃時，開始加熱，達到10℃時停止加熱。

10.為方便現場使用，新增加透明冷凝水接水盒，將冷凝水收集。

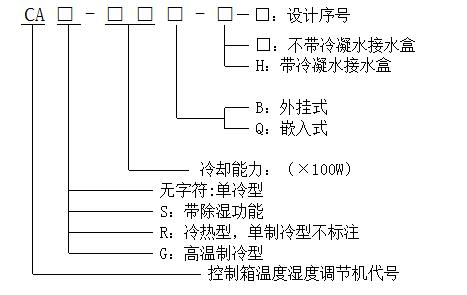

l 型號說明

l 選型指南

（一） 選擇冷卻機之負荷計算：Q_T=Q_i+Q_R

1、計算電控箱內元件所產生的總熱負荷：Q_i（W）

2、計算電控箱外傳導至箱內的熱負荷：

Q_R（W）=5.5×A×△T

A：電控箱表麵積(m²)

△ T：電控箱周圍較高溫度與加裝冷卻機後電控箱內所要求溫度之溫差（℃）

3、電控箱所需冷卻的總負荷：Q_T=Q_i+Q_R（W）

4、由Q_T選擇冷卻機機型，選擇時為達到有效的冷卻效果，請選冷卻能力較充裕的型號。

（二）選型示例：

電控箱表麵積為10 m²，環境溫度36℃，箱內產生的總熱量Q_i為1700W，若欲使箱內溫度保持為28℃，則需冷卻機冷卻能力如下：

△T=36-28=8℃

Q_R =5.5×A×△T=5.5×10×8=440W

Q_T=Q_i+Q_R =1700+440=2140W

考慮到不確定因素，按1.2×Q_T選擇型號，應選CA-25B

l 規格參數表
